猛暑や豪雨から屋外の制御盤を守る

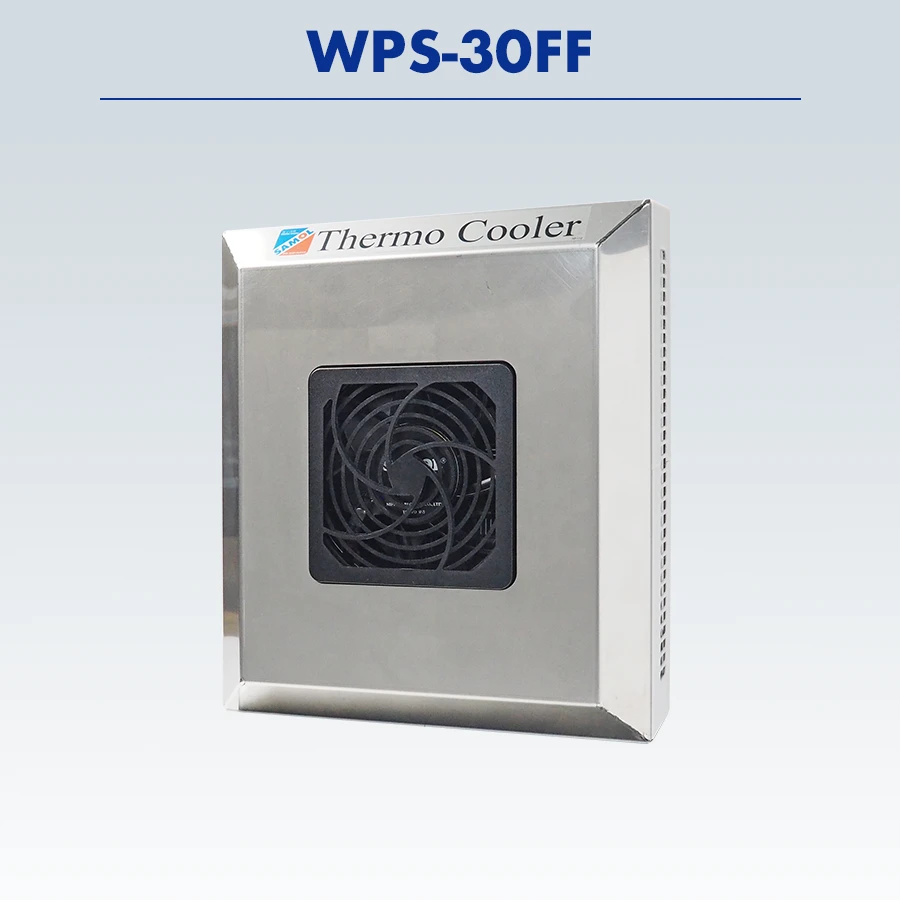

防水防塵性能IP66を持つ屋外制御盤用電子サーモクーラ 防水SAMOL WPS-30FFです。
外部電源、制御回路部にも粉塵、虫などが入らない構造でIP66の防水防塵性能で豪雨、強風から制御盤を守ります。クーラーカバーを外さずに交換可能なIP68性能の放熱用保護ファンを搭載。SUS304筐体ケースで高い防錆性能を誇ります。
当社BSP-22FF比で36%の冷却能力を向上。待機運転時にも低速でファンが回転し内部の空気を攪拌。配線が簡単なスクリュー式端子台コネクタを採用しています。
猛暑や豪雨から屋外の制御盤を守る
- 防水防塵性能IP66で豪雨・強風から守る
- 外部電源、制御回路部にも粉塵、虫などが入らない構造
- 放熱用にはIP68の保護ファンを採用
- クーラーカバーを外さずファンの交換が可能
- SUS304筐体ケースで高い防錆性能
- 当社BSP-22F比で36%の冷却能力向上
- 待機運転時にも低速でファンが回転し内部の空気を攪拌
- 配線が簡単なスクリュー式端子台コネクター
■主要性能
| 型番 | WPS-30FF | |
|---|---|---|
| 定格 | 連続 | |
| 入力電圧 | AC.100/200V（50/60Hz） | ±10% |
| 定格電流 | 2.0A/1.0A以下 | 電源投入時4A |
| 冷却能力 | 150W | 温度差⊿t=0°C 周囲温度25°C時 |
| 最大温度差 | ⊿t=25°C | 冷却能力0W 周囲温度25°C時 |
| 使用温度範囲 | -10〜+50°C | |
| 温度調節機能 | 0〜50°C | 手動設定 |
| 絶縁抵抗 | 10MΩ以上 | 500VDCのメガーにて測定 |
| 絶縁耐圧 | 2kVAC | 1分間印可後異常なきこと |
| 保護等級 | IP66 | |
■外観構造

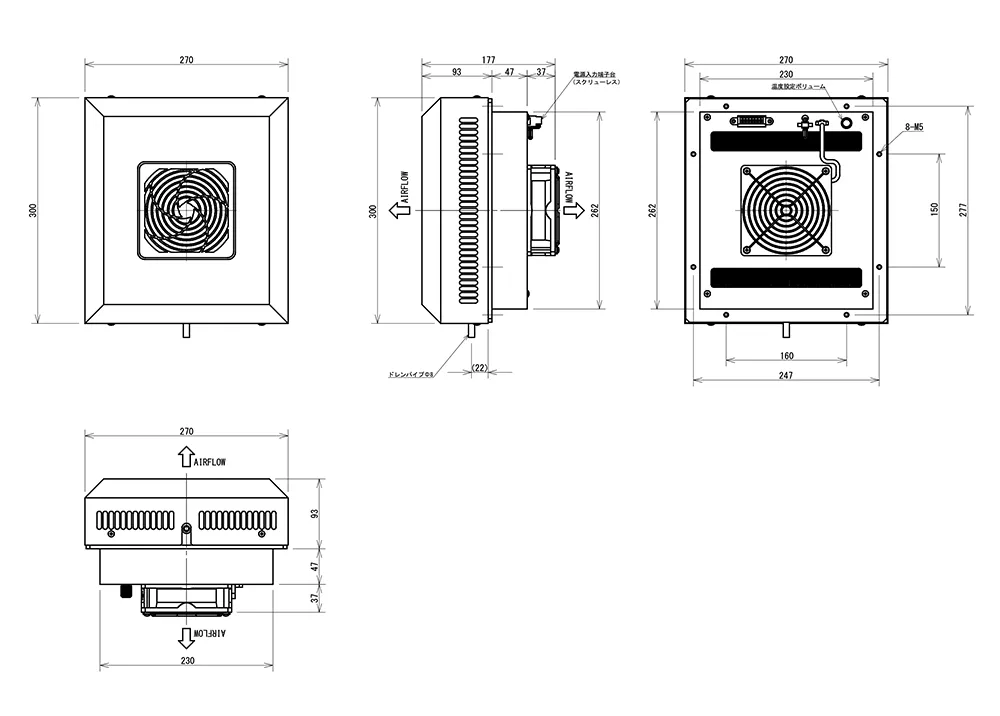

| 外観寸法 | 270(W)x300(H)x177(D)mm | 外形図S02005-00 |
|---|---|---|
| 外形仕上け | 未塗装 | SUS304 |
| 重量 | 約9.5kg |
■その他
| 期待寿命 | 冷却ファン：30,000h／60°C | |
|---|---|---|
| 放熱ファン：60,000h／60°C | 保護等級IP68 | |
| 電源保護 | 2次側：過電流保護回路 | 自動復帰 |
| 取付位置 | 筐体側面に縦方向に取付 | |
| 騒音値 | 64dB（A）冷却運転時 | 正面から1m |
| 40dB（A）待機運転時 | ||
| 付属品 | 1.25×3芯ケーブル3m | 接続コネクター付き |
| ドレンホース2m、ホースバンド 1個 | ||
| 取付ネジ1式、取扱説明書 1部 |
仕様書、外形図をご希望の方は資料請求／お問い合せページよりご依頼下さい。
CADデータダウンロード
- データのダウンロードには「イプロスものづくり」へのユーザー登録が必要となります。
WPS-30FF- サムネイルのクリックでJPG画像が参照いただけます。ダウンロードボタンをクリックするとCADデータのダウンロードページへ遷移します。
- 本ウェブサイトに掲載の仕様・図面等は、細心の注意を払って掲載しております。製品ご採用の場合は、納入仕様書、納入仕様図にてご確認ください。
また、掲載された情報の誤りやデータのダウンロードなどによって生じた障害などに関しましては、当社は一切責任を負うものではありませんのであらかじめご了承ください
-
