電子式マイクロ恒温槽
バイオチャンバー LSシリーズ
A4サイズ（LS-5）に凝縮された
高機能な超小型恒温槽！
『机上での環境試験』はじめませんか？
「設備の順番待ちで研究や実験のスケジュールが遅れる…」そんな経験はありませんか?
LSシリーズなら、自分専用の恒温槽を確保し、スケジュールに縛られず、自由に研究・実験を進めることができます。新しい研究スタイルを実現しましょう。
1. 超コンパクトな省スペース設計
- “LS-5（A4サイズ相当）”は、作業机にも数台設置可能
- 不要なときは本棚に収納できるコンパクト設計
- 19インチラックに搭載可能（LS-5N, LS-5S, LS-9N 対応）
2. 温度制御の自由度が高い
- -5℃～+100℃（LS-5Nは-2.5℃～70℃）の広範囲で温度設定が可能（周囲温度20℃時）
- PWM方式のデジタル温度調節器内蔵で、低温から高温まで連続制御を実現
- RS485通信機能を標準装備し、最大31台まで遠隔操作・遠隔監視が可能
3. 使いやすさを徹底追求
- 誤操作防止の電源スイッチ（LS-5Nは扉下に配置、LS-9は誤操作防止カバー付き）
- 大きく開閉する扉（LS-5は110°、LS-5Sは180°、LS-9N-YHは90°でストッパー付き）
- 便利な切り欠き貫通穴で、ケーブル類をつないだまま収納可能（LS-5は上下に2ヵ所、LS-9は上側に2ヵ所）
- 使いやすい取手＆スナップロック方式で、しっかり閉まり半開きの心配なし
- ユニークなPOM樹脂製ヒンジを採用し、錆びずにスムーズな開閉を維持（LS-5N）
- 大きく見やすいデジタル温度表示（扉内蔵型で省スペース＆視認性向上）（LS-5N）
- 多機能警報出力で、温度異常や適温通知など8種類のイベントに対応
4. 高い設置自由度と拡張性
- 縦横に積み上げ可能で、省スペースでも多くの種類の実験が同時に実施可能
→ 例えば、1200mm幅の机にLS-5を5台×3段積みで15種類の異なる実験を同時進行！ - 温度調節器セパレートタイプ（LS-5S）は、配置の自由度が向上
バイオチャンバー LSシリーズは、コンパクトながらも高性能な温度管理が可能な恒温槽。
自分専用の環境試験スペースを確保し、新しい研究スタイルを実現しましょう！
高機能な超小型恒温槽
-
環境試験を机上ではじめませんか
環境試験は、環境試験室で設備使用の順番を待っているため、自分の研究、実験のスケジュールが遅れてしまう。なんて経験はありませんか。自分専用の恒温槽を持てば、自分のスケジュールで研究、実験ができます。新しい研究スタイルを実現しませんか。 -

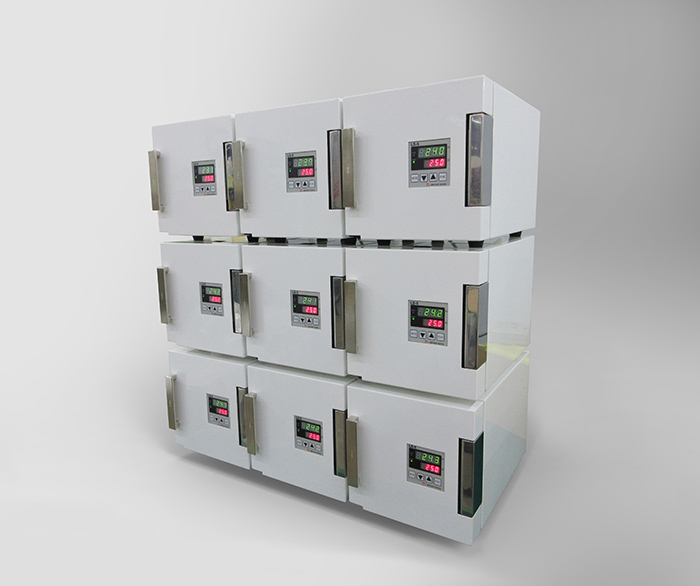

縦横に積んで省スペース試験
作業机にも数台置くことができる省スペース恒温槽です。不要なときは本棚にも収納できますので、邪魔になりません。LS-5シリーズは、19インチラックに横に並べて2台収納することもできます。 -
誤操作を防ぐスイッチ
LS-5Nでは電源スイッチが扉の下にあることで、LS-5S、LS-9ではスイッチカバーでそれぞれ誤操作を防ぎます。普段は使うことの少ないスイッチだからこそ誤操作は禁物。 -
切り欠き貫通穴
ケーブルなどを通すために、LS-5は上下に2ヵ所、LS-9は上側に2ヵ所の切り欠き部を設けてあります。ネジ2本で簡単にはずせて、被測定物と機器とを結線したままで収納できます。入力、出力を分けるなどもできるよう、それぞれ2ヵ所の切欠き部を設けました。 -
大きく開く扉
扉はLS-5Nで110°、LS-5Sは180°、LS-9は90°で開閉。大きなものもすんなり出し入れできます。 -
使いやすい取っ手
とても使いやすい大きな取っ手を採用しました。扉のキャッチはカチッと心地よく閉まるスナップロック方式ですので、半開き状態にはなりません。 -
ユニークなヒンジ
ヒンジの摺動部には、POM樹脂製扉受けを用いています。錆びついたりすることが無く、いつまでもスムースに開閉することができます。新型のLS-5S、LS-9N-YHでは左右に並べた時に干渉しづらいヒンジを採用しました。 -
多機能警報出力
このイベント出力は、設定により温度異常だけでなく、適温通知など8種類のイベントとしてお使いいただけます。この回路はリレー動作の接点出力です。 -
大きな表示の温度調節部
省スペースを実現するために温度調節部を扉に内蔵（LS-5N）。内槽開口部が大きく、有効なスペース効率を実現。デジタル表示も大きく見やすく、離れた位置からでも温度監視をすることができます。また、スイッチ類も大きく、誤操作を減らします。 -
RS485標準装備
通常はオプション設定の通信機能を、バイオチャンバーでは標準装備しました。これにより、パソコンから最大31台の遠隔操作、遠隔監視をする事ができます。 -

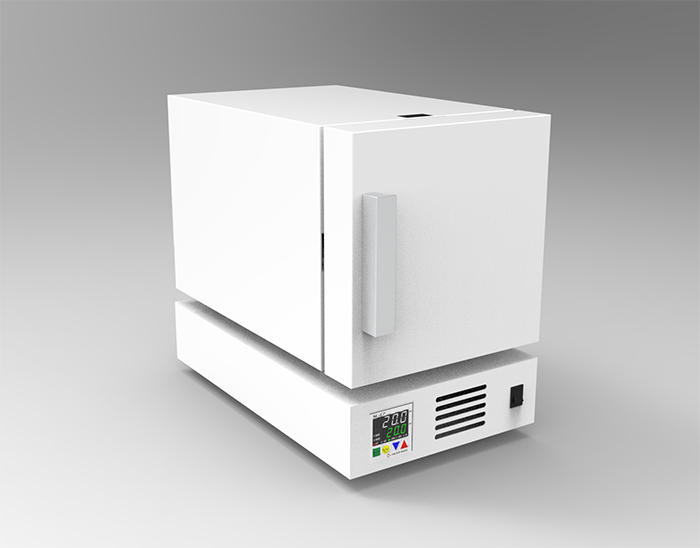

従来品より高性能に

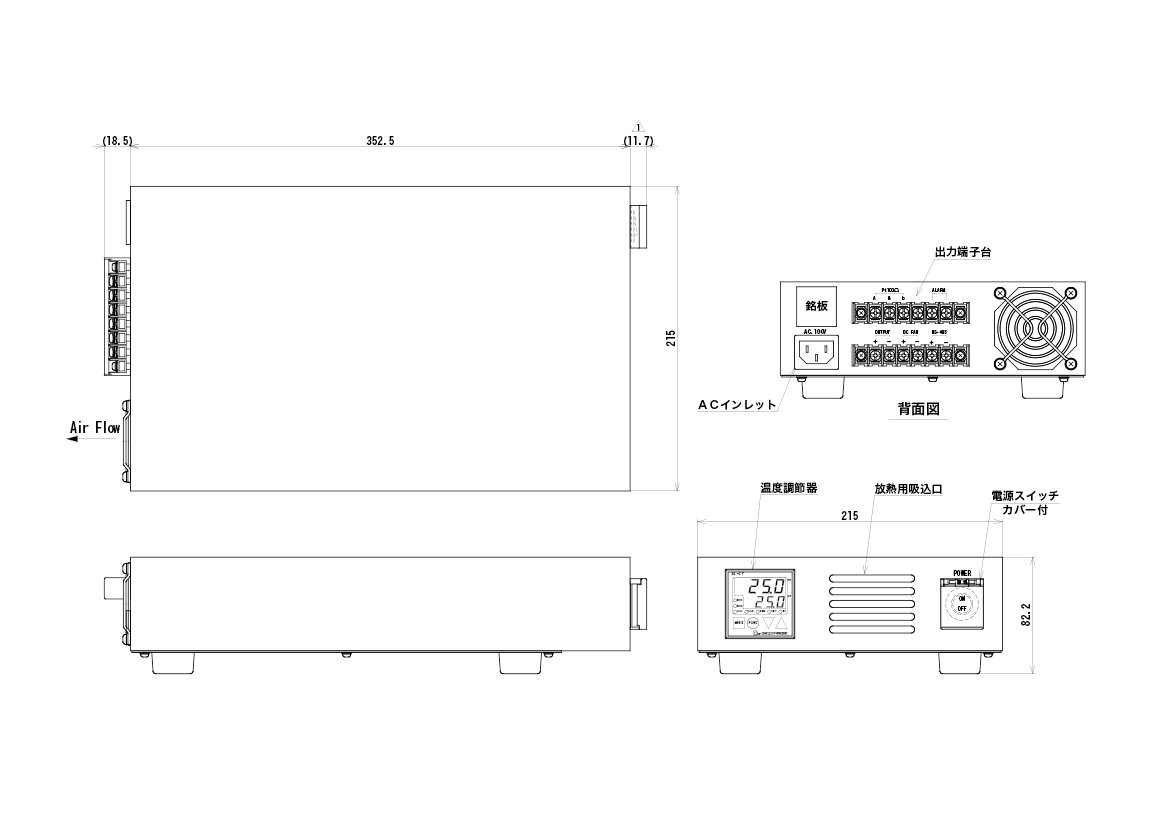

LSシリーズに、新たに「LS-5S-H」が登場しました。温度調節器がセパレート型となり「LS-5N」と比較して性能がアップしました。 -

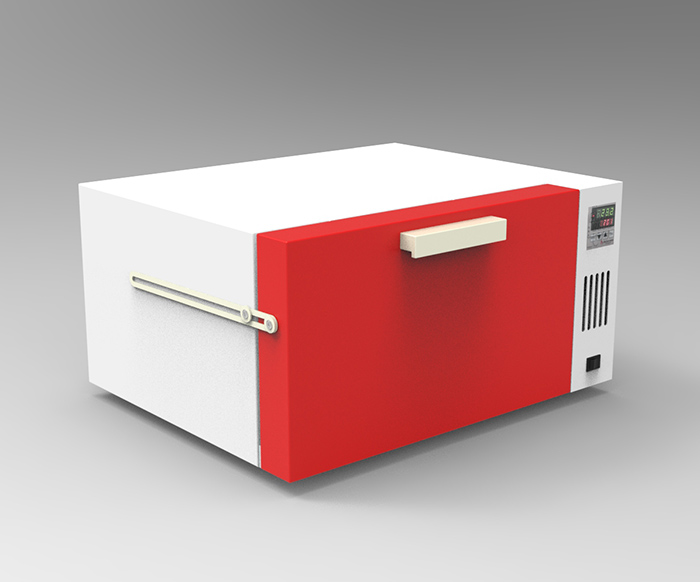

ドアに観測窓追加

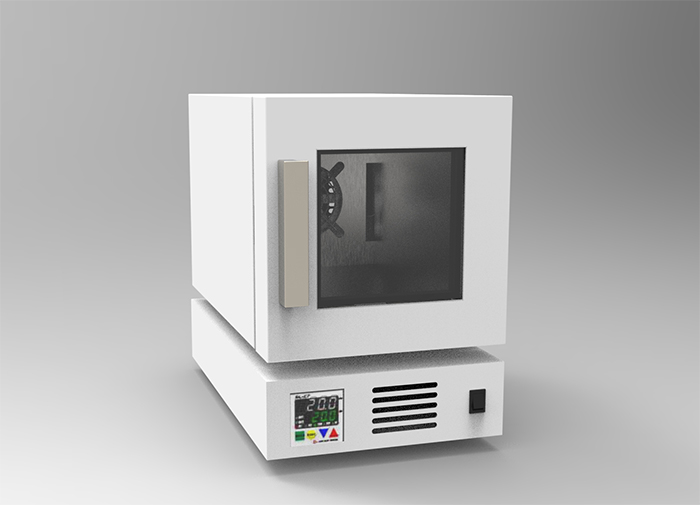

LSシリーズに、新たに「LS-5S-HG」が登場しました。観測窓の追加により、実験中の様子を目視で確認できます。大容量観測窓付きタイプの「LS-9N-YHG」も現在開発中です。 -

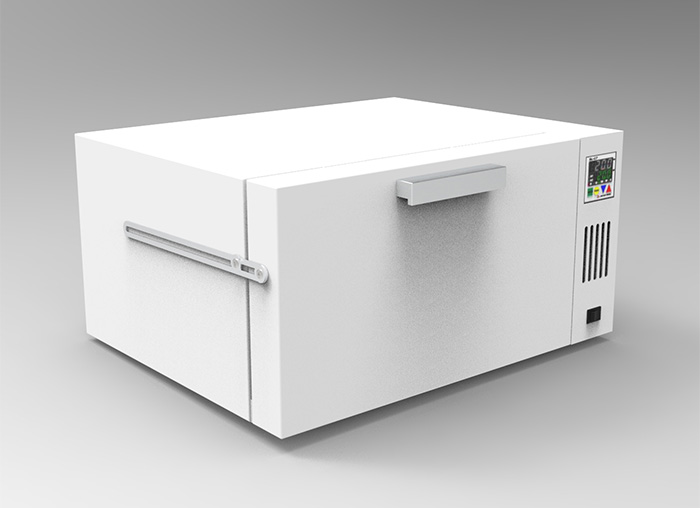

大容量タイプの登場

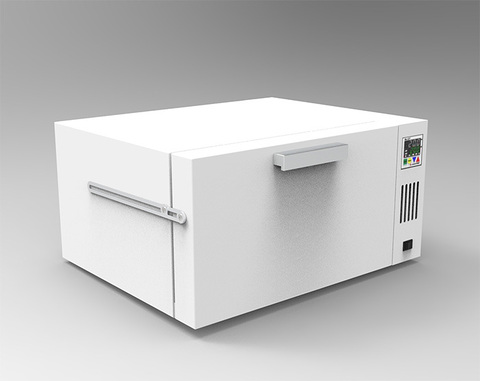

「LS-9N-YH」は横幅が大きくなって、内容量が大きくなりました。大きめの電子部品実装基板を試験出来るようになりました。
| 品名 | 電子式マイクロ恒温槽 バイオチャンバー | |||
|---|---|---|---|---|

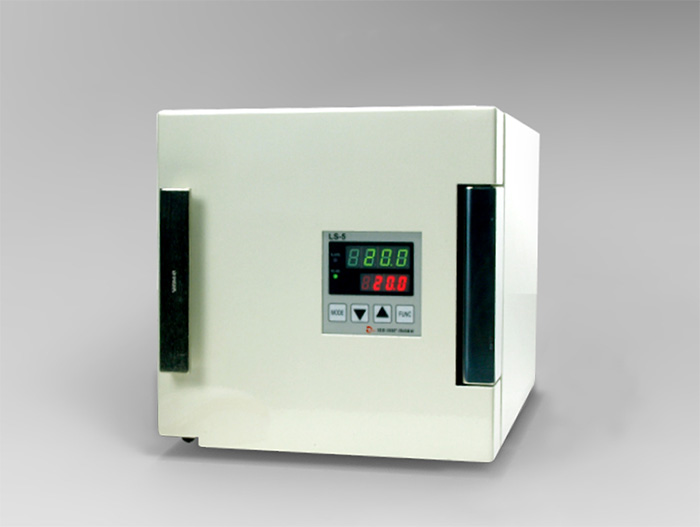

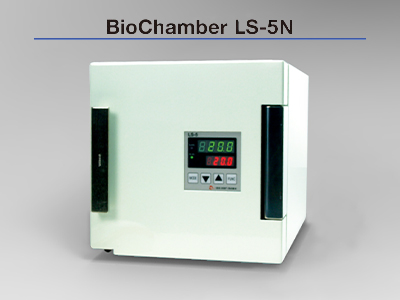

| イメージ |  LS-5N |
 LS-5S-H |
 LS-5S-HG |
 LS-9N-YH |
| タイプ | 現行品 | セパレート型 | 観測窓付 | 横長型 |
| 型式 | LS-5N | LS-5S-H | LS-5S-HG | LS-9N-YH |
| 温度調節器 | 内蔵 | セパレート | 内蔵 | |
| 入力（50/60Hz） | AC.100V 1.5A | AC.100V 3A | AC.100V 5A | |
| 冷却能力（△t=0℃時） | 25W | 50W | 100W | |
| 制御温度範囲（周囲20℃時） | 約-2.5℃～+70℃ | 約-5℃～+100℃ | ||
| 冷却加熱方式 | ペルチェ効果による冷却／加熱 | |||
| 制御方式 | PID制御によるパルス幅変調方式（オートチューニング有） | |||
| 温度指示精度 | ±1.55℃ ※実力値は半分程度 |
±1.7℃ ※実力値は半分程度 |
||
| 使用環境 | 温度：0～40℃ 湿度：35～85% | |||
| 内槽寸法：幅 | 150mm | 300mm | ||
| 内槽寸法：高さ | 150mm | |||
| 内槽寸法：奥行 | 200mm | |||
| 内槽容量 | 4.5リットル | 9リットル | ||
| 警報出力 | リレー出力(1a) | |||
| 通信機能 | EIA規格 RS-485準拠 | |||
| プログラム機能 | なし | |||
| その他 | ケーブル取出し口（2ヵ所） | |||
| 外形寸法：幅（突起含まず） | 215mm | 恒温槽：215mm、温調：215mm | 436mm | |
| 外形寸法：高さ（突起含まず） | 230mm | 恒温槽：230mm、温調：82mm | 230mm | |
| 外形寸法：奥行（突起含まず） | 353mm | 恒温槽：353mm、温調：353mm | 353mm | |
| 観測窓 | なし | 130×130(mm) | なし | |
| 重量 | 約9kg | 恒温槽：約8kg、温調：約4kg | 約15kg | |

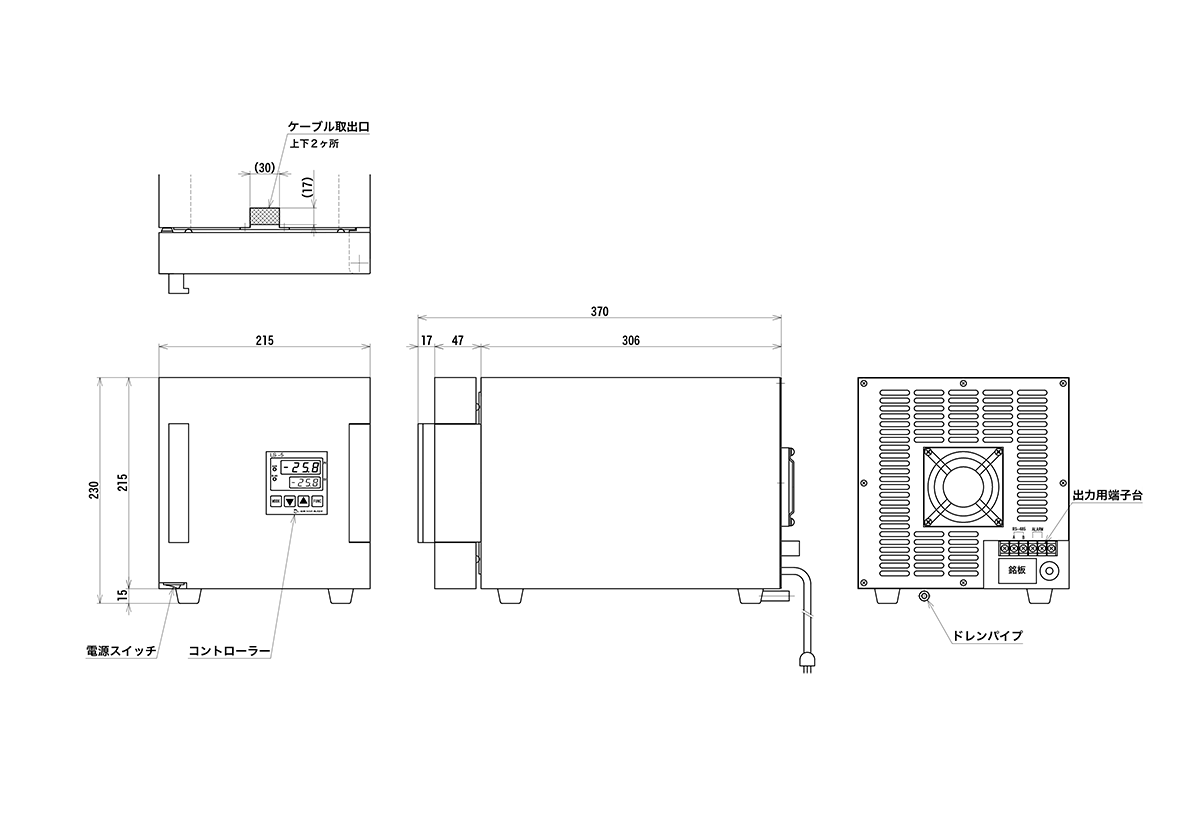

| CAD図 |  LS-5N |

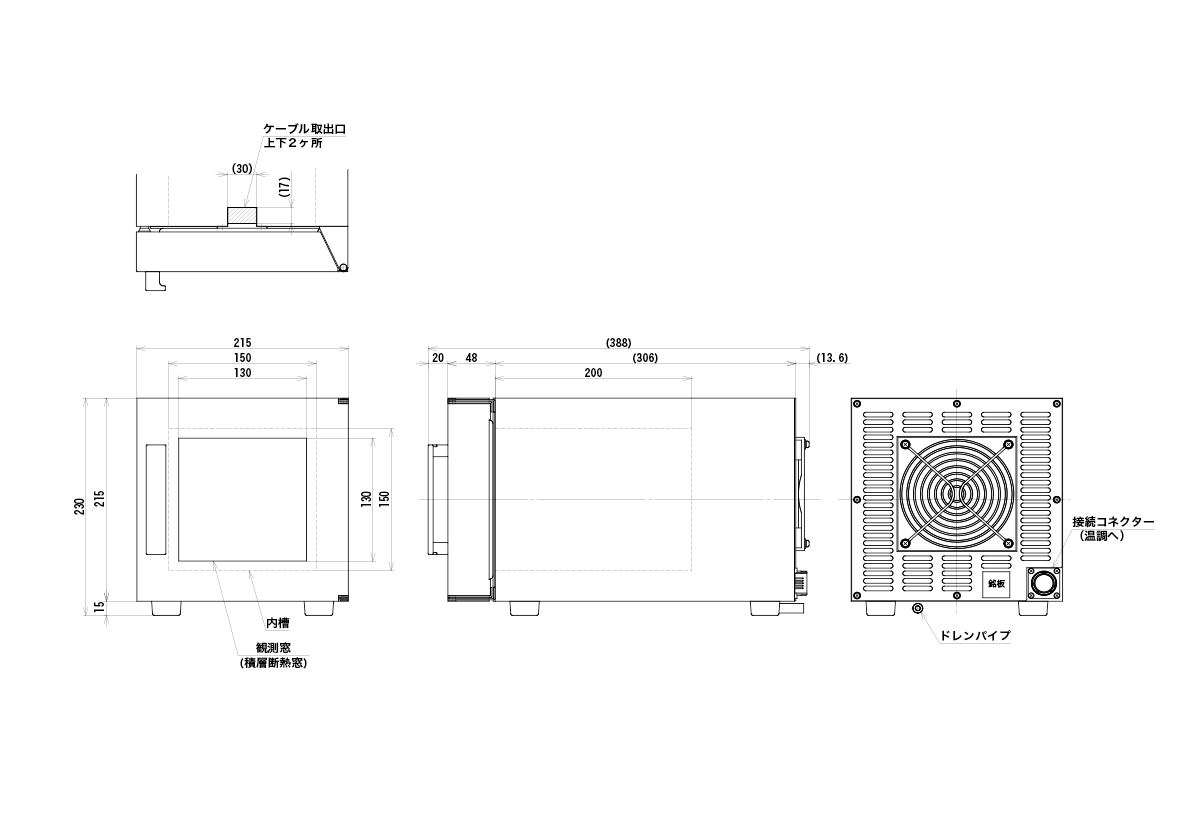

 LS-5S-HG |

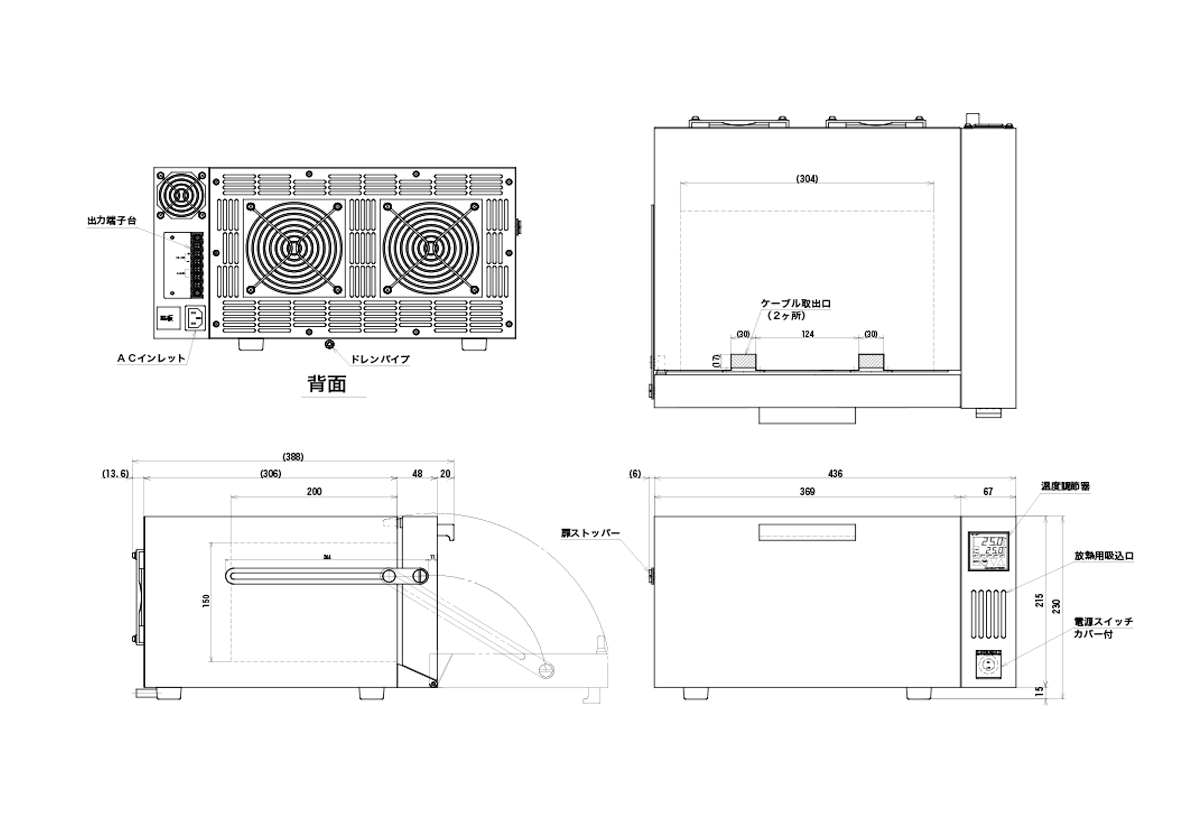

 LS-9N-YH |
|
仕様書、外形図をご希望の方は資料請求／お問い合せページよりご依頼下さい。
- 本ウェブサイトに掲載の仕様・図面等は、細心の注意を払って掲載しております。製品ご採用の場合は、納入仕様書、納入仕様図にてご確認ください。
また、掲載された情報の誤りやデータのダウンロードなどによって生じた障害などに関しましては、当社は一切責任を負うものではありませんのであらかじめご了承ください
仕様書、外形図をご希望の方は資料請求／お問い合せページよりご依頼下さい。
