フレキシブル排気ダクティングシステム

SDシステム100

局所排気
　　―もっときれいな作業環境のために

作業工程の煙などを発生源から排気をしないでいると、汚染は作業場全体に広がってしまいます。もっときれいな作業環境のためには、局所排気することが、最良の選択です。

ユーザーフレンドリーな排気アーム

SDシステムは、内蔵したスプリングにより、自重を支えています。アームの長い機種は、内蔵スプリングの代わりに、外側にガススプリングを装着しています。この構造により、アームの重さは、アーム自身が支えることになり、作業される方が、簡単に、最適な位置に移動することが出来ます。

イージーメンテナンスと高耐久性

SDシステムを長くお使いいただくためには、常にきれいにしておくことが必要です。アームは、工具を使わないで簡単に分解組立ができますので、簡単にクリーニングができます。全ての部品は、高耐久性とイージーメンテナンスのために、高品質な材質などを厳選して使用しております。プラスチックの部分は、耐衝撃性のポリプロピレン（PP）を使用しております。アルミニウムの部品は、アルマイト処理をしています。ブラケット部は、内側も外側も粉体塗装をしています。アームに内蔵するステー、スプリング、ネジ類は、全て、耐食性ステンレスを使用していますので、長期にわたり、安心して、ご利用いただけます。

圧力損失と効率の測定

このSDシステムは、デンマーク技術研究所により、騒音値、圧力損失、効率を測定を行っております。

SDシステム100の推奨風量は、140〜400m³/hです

SDシステム100は、研究所、病院、化学産業、製薬業界、食品産業、大学の研究室、機械産業など大きな排気量が必要な作業に適しています。

作業状況でお選び下さい

SDシステムは、標準のブラケットでテーブル、壁、あるいは天井に簡単に取り付けることが出来ます。豊富に準備された材質、取り付け位置、アームの長さ、ノズル・フードの組み合わせを自由にお選びいただけますので、あらゆる作業場にフィットいたします。
取り付ける場合、取付部分に十分な強度が必要です。吊り天井、薄いベニア、石膏ボード、薄い金属板、発泡材等への取付は出来ません。十分な補強をされるか、駆体へ直接取り付けてください。
※SD100の、壁面ブラケットは、形状が異なります。

材質の違い

SDシステムは、材質の違いにより、通常のアルミ製の他に、静電対策、耐薬品に対応いたしております。

アルミニウム（AL）― ほとんどの用途に

アルミニウムパイプのSDシステムは、もっとも、ポピュラーなタイプです。耐薬品性や、静電対策などの要求がない場合には、こちらをお選び下さい。パイプは、アルミニウム製、樹脂部分は、ポリプロピレン製です。シリーズにより、白色、赤色、黒色からお選びいただくことが出来ます。

静電対策（ES）― 静電気対策が必要な作業に

このESタイプのSDシステムは、静電気対策が必要な場合や、爆発の可能性のある作業など、導電性に要求がある場合にお選び下さい。このシステムでは、アース線ーアーム間の抵抗は、1MΩです。必ず、アース線を、建物などのアース端子に接続してご使用下さい。この静電対策のESタイプの関節は、導電性の黒いポリプロピレン（PP）製です。

耐薬品性（PP）― 腐食性の有る環境で

PPタイプのSDシステムは、薬品の蒸気など腐食性のあるガスなどを排気する場合にお選び下さい。このPPタイプは、パイプ及び、関節の部分に、白いポリプロピレンを使用し腐食する環境に、対応する設計です。パイプに内蔵されるステー、スプリング、ネジなどの金属部分は、全て耐食性ステンレス製です。

カスタマイズ ― ご要望に併せて

標準品以外でも、SDシステムは、ご要望にお応えいたします。パイプの長さの変更は、ご要望の寸法でも製作いたします。もっとも良い環境を製作するために、是非ご相談下さい。

よりワイドに。より強力に。煙、悪臭を自在に排気！

  • 標準品は、パイプはアルミ製、関節部は、PP製です。
  • 化学用に、パイプもPP製のPPタイプもあります。
  • 静電気を嫌う作業場には、制電PP製のESタイプもあります。
  • ダクトの径は100mmです。75mmのSDシステム75、50mmのSDシステム50もあります。
  • ダクトの届く範囲は、最長2.5mですので、直径5mが最大守備範囲です。
  • 1台あたり400m³/hまで、排気出来ます。
  • 最大3関節を持ち、各部が自由に回転しますので使いやすい位置に移動することが出来ます。
    ダンパーを装備していますので重量で下がったりしてきません。
  • 取り付ける位置、取り付けた場所からの作業範囲、作業に適した吸込部を自由にお選ください。
  • 取り付ける場合、取付部分に十分な強度が必要です。吊り天井、薄いベニア、石膏ボード、薄い金属板、発泡材等への取付は出来ません。十分な補強をされるか、駆体へ直接取り付けてください。
    ※SD100の、壁面ブラケットは、形状が異なります。

SDシステムの構成と選定

SDシステムは、あらゆる用途、あらゆるユーザーにご利用いただけるように、排気パイプの径、長さ、取り付け方法、吸い込み部の形状、色までも自由に組み合わせてお選びいただく事ができます。

基本的に、Ⓐアーム、Ⓑブラケット、Ⓒフード・ノズルの３つのパーツを選んで組み合わせて使用します。

①ダクト径を選定

必要な処理風量に応じて、パイプの直径でシステムを選ぶ。（技術情報「圧力損失曲線」参照） 50ｍｍ（SD50）、75ｍｍ（SD75）、100ｍｍ（SD100）の中から選定する。

②取り付け位置を決定

テーブル取り付け（BM）、壁面取り付け、天井取り付けを決定し、対応するブラケットを選ぶ。

テーブル取り付け／壁面取り付け／天井取り付け

③必要機能を決定

耐食性（PP）、静電対策（ES）が必要かを決定する。不要であれば、アルミパイプタイプから選定。

④パイプの長さを決定

作業範囲と取り付け位置から、アームの長さが適当な機種を選択する。（技術情報「到達範囲」参照）

⑤フード・ノズルを選定

作業の内容から、フード・ノズルを選択する。

⑥アクセサリーを決定

必要に応じ、グリル、レデューサーを使用する。

◆選択例（写真は壁面取り付け）

種類 品名 型番 枝番 説明
Aアーム 天井・壁面共用取り付けアーム SD753-5545HMS PP パイプ：PP
関節：白色
Bブラケット 壁面ブラケット SD-195VB   白色
Cフード・ノズル 透明丸型フード SD75-20HR PP パイプ：PP
樹脂部：白
フード部：アルミ
SDシステム選択イメージ

SDシステム100ダクトアーム

取り付け位置 - 間接数 到達範囲 [mm] 基本型番 アルミパイプ PPパイプ（白） 静電
テーブル取り付け-2関節
テーブル取り付け-2関節SD100-55MH- 795 SD100-55MH- W PP ES
テーブル取り付け-3関節
テーブル取り付け-3関節/SD100-4540BM-/SD100-5545BM-/SD100-6555BM-/SD100-9065BM-/SD100-10585BM/ 1040 SD100-4540BM- W PP ES
1185 SD100-5545BM- W
（標準）		 PP ES
1370 SD100-6555BM- W PP ES
1710 SD100-9065BM- W PP ES
2130 SD100-10585BM W PP ES
壁面取り付け-2関節
壁面取り付け-2関節SD100-55HM- 795 SD100-55HM- W PP ES
壁面取り付け-3関節
壁面取り付け-3関節/SD100-4540HM-/SD100-5545HM-/SD100-6555HM-/SD100-9065HM-/SD100-10585HM-/SD100-135105HM-/ 1040 SD100-4540HM- W PP ES
1185 SD100-5545HM- W PP ES
1370 SD100-6555HM- W PP ES
1710 SD100-9065HM- W
（標準）		 PP ES
2130 SD100-10585HM- W PP ES
2630 SD100-135105HM- W PP ES
壁面・天井共通取り付け-3関節
天井取り付け-3関節/SD100-5545HMS-/SD100-6555HMS-/SD100-9065HMS-/SD100-10585HMS-/SD100-135105HMS-/ 1185 SD100-5545HMS- W PP ES
1370 SD100-6555HMS- W PP ES
1710 SD100-9065HMS-1） W
（標準）		 PP ES
2130 SD100-10585HMS-2） W PP ES
2630 SD100-135105HMS-2） W PP ES
  • １) 管の外側にガススプリング１本装備しています。
  • ２) 管の外側にガススプリング２本装備しています。
  • ●SDシステム100排気ダクトは、アーム、フードやノズル、ブラケットの３つの部分から成り立っていますので、それぞれをお選び下さい。
  • ●ご注文いただく型番は、基本型番＋枝番でご指定下さい。

フード

フード サイズ [mm] 基本型番 アルミパイプ PPパイプ（白） 静電
(黒)
フードSD100-20HR 直径：200 SD100-20HR※ ○
（標準）		 — ES
フードSD100-20HR- 直径：200 SD100-20HR- W
（標準）		 PP
（標準）		 —
フードSD100-35PC- 直径：385 SD100-35PC- W
（標準）		 PP
（標準）		 ES
フードSD100-50PC- 直径：500 SD100-50PC- W
（標準）		 PP
（標準）		 ES
フードSD100-36PC- 直径：360 SD100-36PC- W
（標準）		 — ES
フードSD100-36PC-WP 直径：360
(白塗装)		 SD100-36PC- WP — —
フードSD100-42FS- 420×280 SD100-42FS- WP PP ES
  • ※）高圧蒸気滅菌法に適しています。
  • [○] 色の区別はありません。枝番不要です。
  • [—] この種類はありません。
  • （標準）は、標準在庫品です。
  • （受注）は、受注生産品です。納期約2ヶ月。

ブラケット

クランプ／ブラケット 種類 型番 色
テーブルブラケットSD100-30TB テーブルブラケット SD100-30TB 白
（標準）
壁面ブラケットSD100-35VB 壁面ブラケット SD100-35VB 白
（標準）
SD100-35VB-SUS ステンレス製
（受注）
壁面ブラケット角 壁面ブラケット角 SD100-203VB 白
（標準）
天井ブラケット 長さ [mm] 接続口 基本型番 色
天井ブラケット/SD100-50SK-N/SD100-75SK-N/SD100-100SK-N/ 500 SD100-50SK-N 白
（標準）
750 SD100-75SK-N 白
（標準）
1000 SD100-100SK-N 白
（標準）

ダクト接続口径Φ130

  • ●天井用ブラケットは、1500、1750、2000も製作可能です。（別注品）

その他のアクセサリー

レデューサー パイプ径 [mm] 型番 色
レデューサーSD100-125RM 100-125 SD100-125RM 白
（標準）
SD100-125RM-B 黒
グリル パイプ径 [mm] 型番 色
グリルSD-100PG 100 SD-100PG 白
（標準）
SD-100PG-ES ES
(黒)(静電)
SD-100PG-PP PP
(白)
  • ●SDシステム100排気ダクトは、アーム、フードやノズル、ブラケットの3つの部分から成り立っていますので、それぞれをお選び下さい。
  • ●ご注文いただく型番は、基本型番+枝番でご指定下さい。
  • ※在庫、納期は必ずご確認ください。ご注文の際は、必ず納期もお問い合わせください。

材質（シリーズにより一部異なることもあります）

  標準（AL） 静電対策（ES） 耐薬品性（PP）
パイプ アルミ-アルマイト処理 導電性ポリプロピレン（PP）2） ポリプロピレン（PP）2）
関節・フランジ ポリプロピレン（PP） 導電性ポリプロピレン（PP） ポリプロピレン（PP）
ステー、スプリング、ネジ 耐食性ステンレス1） 耐食性ステンレス1） 耐食性ステンレス1）
ガススプリング2） スチール3） スチール3） スチール3）
Oリンク ポリプロピレン（PP） 導電性ポリプロピレン（PP） ポリプロピレン（PP）
  • 1）AISI 316L（SUS316）　2）SDシステム50には、使用していません。　3）ステンレス製に変更することも可能です。

仕様書、外形図をご希望の方は資料請求／お問い合せページよりご依頼下さい。

CADデータダウンロード

  • データのダウンロードには「イプロスものづくり」へのユーザー登録が必要となります。
SD100-36PC-□外形図 SD100-36PC-□ ダウンロード
SD100-35PC-□外形図 SD100-35PC-□ ダウンロード
SD100-20HR-□外形図 SD100-20HR-□ ダウンロード
SD100-□□□SKS-N外形図 SD100-□□□SKS-N ダウンロード
SD100-□□□SK-N外形図 SD100-□□□SK-N ダウンロード
SD100-□□□□BM-□外形図 SD100-□□□□BM-□ ダウンロード
SD100-□□□□HMS-□外形図 SD100-□□□□HMS-□ ダウンロード
SD100-□□□□HM-W外形図 SD100-□□□□HM-W ダウンロード
  • サムネイルのクリックでJPG画像が参照いただけます。ダウンロードボタンをクリックするとCADデータのダウンロードページへ遷移します。
  • 本ウェブサイトに掲載の仕様・図面等は、細心の注意を払って掲載しております。製品ご採用の場合は、納入仕様書、納入仕様図にてご確認ください。
    また、掲載された情報の誤りやデータのダウンロードなどによって生じた障害などに関しましては、当社は一切責任を負うものではありませんのであらかじめご了承ください
SDシステム100 圧力損失曲線

SDシステム100 圧力損失曲線

SDシステム100 到達範囲

SDシステム100 到達範囲

SDシステム100 到達範囲

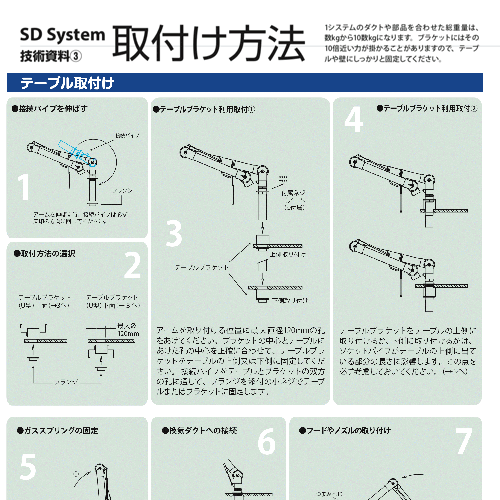

SDシステム取付方法 [PDF]
